3.2. Иерархические системы

Типичным представителем (наиболее известным и распространенным) является Information Management System (IMS) фирмы IBM. Первая версия появилась в 1968 г. До сих пор поддерживается много баз данных, что создает существенные проблемы с переходом как на новую технологию БД, так и на новую технику.

3.2.1. Иерархические структуры данных

Иерархическая БД состоит из упорядоченного набора деревьев; более точно, из упорядоченного набора нескольких экземпляров одного типа дерева.

Тип дерева состоит из одного "корневого" типа записи и упорядоченного набора из нуля или более типов поддеревьев (каждое из которых является некоторым типом дерева). Тип дерева в целом представляет собой иерархически организованный набор типов записи.

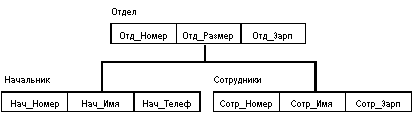

Пример типа дерева (схемы иерархической БД):

Здесь Отдел является предком для Начальник и Сотрудники, а Начальник и Сотрудники - потомки Отдел. Между типами записи поддерживаются связи.

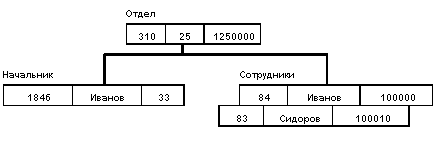

База данных с такой схемой могла бы выглядеть следующим образом (мы показываем один экземпляр дерева):

Все экземпляры данного типа потомка с общим экземпляром типа предка называются близнецами. Для БД определен полный порядок обхода - сверху-вниз, слева-направо.

В IMS использовалась оригинальная и нестандартная терминология: "сегмент" вместо "запись", а под "записью БД" понималось все дерево сегментов.

3.2.2. Манипулирование данными

Примерами типичных операторов манипулирования иерархически организованными данными могут быть следующие:

Найти указанное дерево БД (например, отдел 310);
Перейти от одного дерева к другому;
Перейти от одной записи к другой внутри дерева (например, от отдела - к первому сотруднику);
Перейти от одной записи к другой в порядке обхода иерархии;
Вставить новую запись в указанную позицию;
Удалить текущую запись.

3.2.3. Ограничения целостности

Автоматически поддерживается целостность ссылок между предками и потомками. Основное правило: никакой потомок не может существовать без своего родителя. Заметим, что аналогичное поддержание целостности по ссылкам между записями, не входящими в одну иерархию, не поддерживается (примером такой "внешней" ссылки может быть содержимое поля Каф_Номер в экземпляре типа записи Куратор).

В иерархических системах поддерживалась некоторая форма представлений БД на основе ограничения иерархии. Примером представления приведенной выше БД может быть иерархия
