3.6. Протокол G.703

Семёнов Ю.А. (ГНЦ ИТЭФ), book.itep.ru

Интерфейс G.703 (ITU-T Recommendation G.703.Physical/Electrical Characteristics of Hierarchical Digital Interfaces. 1972 last amended in 1991) был разработан в 1972 году и базируется на стандартах G.702, G.704 и I.430 и обслуживает сети с иерархией PDH и SDH. Первоначально он разрабатывался для систем с импульсно-кодовой модуляцией. G.703 может работать на скоростях передачи данных 64 Кбит/с, 1544, 6312, 32064 и 44736 Кбит/с (PDH, американская версия), 2048, 8448, 34368, 139264 Кбит/с (европейская версия). Предусматривается работа и при 155,52 Мбит/с. В качестве физического канала передачи может использоваться скрученная пара (Z=100-120 Ом) или коаксиальный кабель (75 Ом), амплитуда импульса 1-3В.

При скорости 64 Кбит/с через интерфейс передается три типа сигналов: информационный (64 Кбит/с) и два синхронизирующих тактовых 64 Кбит/с и 8 Кбит/с. Стандарт предусматривает 3 вида взаимодействия терминального оборудования: однонаправленный (codirectional; рис. 3.6.1), разнонаправленный (рис. 3.6.2) и с центральным тактовым генератором (рис. 3.6.3).

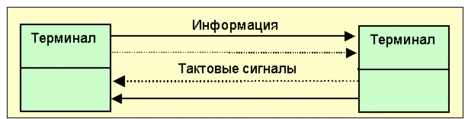

Рис. 3.6.1. Однонаправленная передача информации и тактовых сигналов

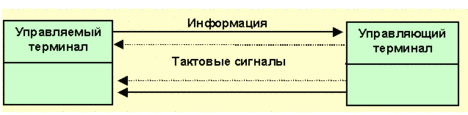

Рис. 3.6.2. Разнонаправленная передача информации и тактового сигнала для 64 Кбит/с

Во втором варианте терминалы неравноправны – один из них управляющий, другой – управляемый. Тактовые сигналы идут в этом случае только от управляющего терминала.

Рис. 3.6.3. Интерфейс с центральным тактовым генератором для 64 кбит/с

Частота синхронизирующих сигналов может быть меньше скорости передачи данных в 2, 4 и 8 раз. Тип кода зависит от скорости передачи и типа аппаратного интерфейса. Характеристики основных разновидностей интерфейса G.703 приведены в таблице 3.6.1.

Таблица 3.6.1.

Скорость [кбит/с]	64	1544	6312	32064	44736	2048	8448	34368	139264	155520
Тип кода	AMI	AMI B8ZS	B6ZS	AMI	B3ZS	HDB3	HDB3	HDB3	CMI	CMI
Амплитуда, В	1,0	3,0	1,0	1,0	1,0	2,37 3,0	2,37	1,0	±0,55	±0,55
Ширина импульса, нс	15000	323,5	79	15,6	11,2	244	59,0	14,55	3,59	3,2

Увеличить

Кодировка относится лишь для случая проводных каналов.
