Внешний вид

В этой главе описан внешний вид коммутаторов NETGEAR SW502 и SW507.

Передняя панель

Для уверенной работы с коммутатором ознакомьтесь с расположением портов и органов управления, показанным на рисунках 2-1 и 2-2.

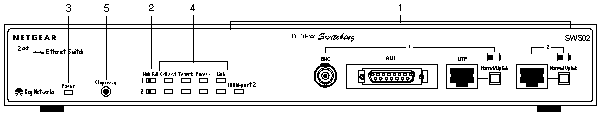

1 - порты BNC, AUI, RJ-45, кнопка Normal/Uplink, индикатор 100M 2 переключатель режима Half/Full duplex 3 - индикатор питания 4 - индикаторы состояния портов 5 - кнопка включения диагностики

Рисунок 2-1. Передняя панель коммутатора SW502

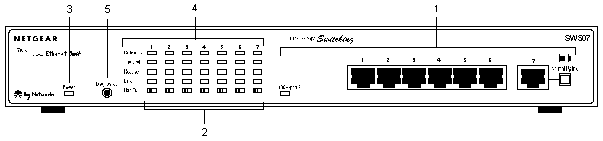

1 - порты RJ-45, кнопка Normal/Uplink, индикатор 100M 2 переключатель режима Half/Full duplex 3 - индикатор питания 4 - индикаторы состояния портов 5 - кнопка включения диагностики

Рисунок 2-2. Передняя панель коммутатора SW507

Порты Ethernet

Коммутатор SW502 имеет 1 порт 10 Mbps и 1 порт 10/100 Mbps. Порт 10 Mbps имеет три разъема для подключения различных типов кабелей - BNC, AUI и UTP.

Коммутатор Model SW507 имеет 6 портов 10 Mbps RJ-45 и 1 порт 10/100 Mbps RJ-45.

Порты RJ-45, кнопка Normal/Uplink, индикатор 100M-Port 2/Port 7

Скорость работы порта 10/100 Mbps определяется для обеих моделей коммутаторов автоматически, а информация о скорости выводится на переднюю панель с помощью светодиодного индикатора. Рабочие станции или серверы можно подключать к любому порту коммутатора, однако скорость 100M доступна только для порта 2 в модели SW502 и порта 7 - в SW507. Подключив к этому порту скоростной порт другого коммутатора или концентратора, вы можете организовать магистраль Fast Ethernet.

Оба порта (10/100 и 10 Mbps) модели SW502 имеют переключатели Normal/Uplink (Рис. 2-3), обеспечивающие возможность соединения портов с концентраторами с помощью стандартного (без перекрутки) кабеля. При подключении к порту коммутатора сетевого адаптера, кнопка переключателя должна находиться в положении Normal, для соединения с другим коммутатором или концентратором - в положении Uplink.

Рисунок 2-3. Порт Fast Ethernet и кнопка Normal/Uplink в коммутаторах SW502 и SW507

Порт AUI

Порт AUI коммутатора SW502 позволяет организовать соединение с различными сетевыми средами с помощью внешнего трансивера. Разводка контактов порта AUI описана в разделе Сетевые разъемы, кабели описаны в разделе Кабельные системы Ethernet.

Порт BNC

Разъем BNC в коммутаторах SW502 подобно AUI и RJ-45 обеспечивает подключение к сетевым устройствам 10 Mbps. Дополнительную информацию о разъемах и кабелях можно найти в разделах Сетевые разъемы, Инсталляция и Кабельные системы Ethernet.

Переключатель режима Half/Full Duplex

Порты коммутатора могут работать в полнодуплексном или полудуплексном режиме. Режим работы для всех портов устанавливается с помощью единственного переключателя Half/Full.

Полнодуплексный обмен поддерживается всеми портами коммутаторов, однако следует помнить, что использовать такой режим возможно только при соединении "точка-точка" с полнодуплексным сетевым адаптером или другим коммутатором. Повторители и концентраторы не поддерживают полнодуплексного обмена, поэтому при подключении такого устройства порт следует переключить в полудуплексный режим работы. При связи через порт BNC или AUI коммутатор SW502 может работать только в полудуплексном режиме.

Индикаторная панель

Индикаторная панель коммутаторов SW502 и SW507 служит для мониторинга и диагностики и включает светодиодные индикаторы питания и состояния портов.

Индикатор питания

Индикатор питания говорит о включении устройства в сеть.

Таблица 2-1. Индикатор питания

Метка	Цвет	Состояние	Описание
Power	Зеленый	Включен	Коммутатор включен в розетку и работает
		Выключен	Питание отсутствует.

Индикаторы состояния портов

Индикаторы состояния портов показывают результаты диагностики для каждого порта (см табл. 2-2). Эти индикаторы сообщают о передаче или приеме пакетов через порт или возникновении коллизий. Частота мигания индикатора говорит о темпе передачи и приема пакетов или о частоте возникновения коллизий.

Коллизии возникают в тех случаях, когда два или более устройств пытаются одновременно начать передачу пакетов в сеть. При возникновении коллизии все конфликтующие устройства прерывают передачу и пытаются возобновить ее по истечении случайного промежутка времени.

Таблица 2-2. Индикаторы состояния портов

Метка	Цвет	Состояние	Function
Collision (Коллизии)	Оранжевый	Мигает	Говорит о возникновении коллизий, связанных с данным портом.
Transmit (Передача)	Зеленый	Мигает	Говорит о передаче пакетов через порт.
Receive (Прием)	Зеленый	Мигает	Говорит о приеме пакетов через порт.
Link	Зеленый	Включен	Говорит о корректном подключении устройства к данному порту.
		Выключен	Соединение с устройством отсутствует. О возможных причинах рассказано в разделе Решение проблем.
100M	Зеленый	Включен	Порт работает в режиме 100 Mbps.
		Выключен	Порт работает в режиме 10 Mbps.

Кнопка включения диагностики

Кнопка Diagnostics позволяет инициировать режим автоматической диагностики коммутатора для определения его работоспособности. При включении питания коммутатора диагностика выполняется автоматически. Для выполнения тестирования устройства в нужный вам момент следует просто нажать кнопку Diagnostics и удерживать ее в течение 2 секунд.

После начала диагностики тестирование будет автоматически выполнено для всех портов коммутатора. Результаты тестирования выводятся на индикаторной панели (см. табл. 2-3). Мигание индикатора говорит об ошибке при выполнении соответствующих тестов.

Таблица 2-3. Диагностика портов

Метка индикатора	Цвет	Состояние	Diagnostic Display Mode
Collision (коллизии)	Оранжевый	Мигает	Сбой при тестировании I.C.
Transmit (передача)	Зеленый	Мигает	Сбой при тестировании памяти выходной очереди.
Receive (прием)	Зеленый	Мигает	Сбой при тестировании памяти входной очереди.
Link	Зеленый	Мигает	Сбой при тестировании памяти таблицы адресов. (см. раздел Решение проблем).

Задняя панель

На задней панели обеих моделей коммутаторов расположен разъем для подключения кабеля питания и вентиляционные отверстия.

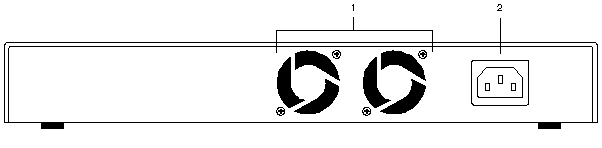

1 = вентиляторы 2 = разъем для подключения кабеля питания

Рисунок 2-4. Задняя панель коммутаторов SW502 и SW507
