Средства интеграции сетей NetWare с Internet/Intranet

Подключение к Internet через локальную сеть NetWare

Конечно, можно организовать доступ клиентов локальной сети к Internet, не устанавливая Web-сервер (рисунок 5.1).

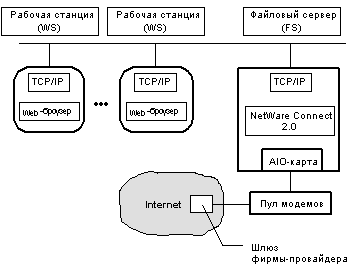

Рис. 5.1. Схема подключения рабочих станций к Internet

Для этого необходимо:

На каждой рабочей станции установить средства поддержки протокола TCP/IP (для DOS/Windows 3.x) и Web-броузер (Netscape Navigator, Microsoft Explorer и т.д.).
На файловом сервере загрузить модули поддержки протокола TCP/IP, а также коммуникационные продукты, обеспечивающие доступ всех клиентов сети к телекоммуникационным каналам связи.

Будем предполагать, что на сервере установлен продукт NetWare Connect 2.0. Особенности использования средства Multiprotocol Router 3.1 рассматриваются в конце этого раздела.

Для рабочей станции, функционирующей под управлением Windows 95, средства поддержки протокола TCP/IP являются штатными.

Чтобы добавить TCP/IP в стек протоколов рабочей станции DOS/Windows 3.x, следует использовать один из следующих продуктов:

NetWare 32 Client,
LAN Workplace (устанавливается на каждой рабочей станции),
LAN Workgroup (устанавливается на сервере).

Чтобы установить протокол TCP/IP на сервере NetWare, необходимо использовать команды LOAD и BIND консоли файлового сервера. Ниже приведён общий синтаксис этих команд.

LOAD TCPIP [FORWARD=YES|NO] [RIP=YES|NO] [TRAP=IP-адрес]

В квадратных скобках приведены необязательные параметры:

FORWARD - установка YES разрешает маршрутизацию IP-пакетов в локальной сети, NO (по умолчанию) - запрещает,

RIP - установка YES (по умолчанию) разрешает работу протокола RIP, NO - запрещает,

TRAP - задаёт IP-адрес станции, на которую будут направляться пакеты протокола SNMP.

BIND IP   драйвер [FRAME=имя]  ADDR=IP-адрес

[ARP=YES|NO] [BCAST=IP-адрес] [COST=число] [DEFROUTE=YES|NO]

[GATE=IP-адрес]  [MASK=IP-адрес]  [POISON=YES|NO]

В верхней строке приведены обязательные параметры.

Драйвер - имя драйвера сетевого адаптера Ethernet или Token Ring, загруженного по команде LOAD.

FRAME - задаёт имя фрейма (кадра), на который настроен сетевой адаптер. Здесь квадратные скобки являются обязательными.

ADDR - устанавливает IP-адрес сетевого адаптера; адрес может быть произвольным, но уникальным в данной локальной сети.

ARP - установка YES (по умолчанию) разрешает использование протокола распознавания уникальности IP-адреса, NO - запрещает.

BCAST - задаёт стандартный адрес для посылки широковещательных IP-пакетов (по умолчанию 255.255.255.255).

COST - задаёт число прыжков (т.е. передач пакета с одного компьютера на другой), соответствующих плате за использование интерфейса IP (по умолчанию 1).

DEFROUTE - при установке в YES разрешает файловому серверу действовать как стандартный шлюз и посылать широковещательные пакеты по протоколу RIP. Этот параметр может быть установлен в YES только в том случае, если в команде LOAD TCPIP был задан параметр FORWARD=YES (по умолчанию - NO).

GATE - задаёт IP-адрес шлюза, которому будут передаваться пакеты, у которых не указан адрес назначения.

MASK - задаёт IP-адрес маски, которая используется для формирования номера подсети, подключаемой к адаптеру (ADDR & MASK = номер подсети). Значение по умолчанию зависит от величины первого байта параметра ADDR (табл. 5.1).

Таблица 5.1. Значение параметра MASK, принимаемое по умолчанию
Диапазон значений первого байта
параметра ADDR Значение Класс подсети
1 - 126 255.0.0.0 A
128 - 191 255.255.0.0 B
192 -223 255.255.255.0 C

POISON - установка YES разрешает использование механизмов протокола RIP для получения информации об изменениях в маршрутизации и препятствует образованию замкнутых циклов в маршрутах (по умолчанию - NO).

Следует отметить, что протокол TCP/IP можно настроить и с помощью утилиты INETCFG.NLM, а затем с консоли выдать команду REINITIALIZE SYSTEM.

Рассмотрим два примера загрузки на сервере протокола TCP/IP.

Пример 1. Сеть состоит из одного сегмента, т.е. на сервере установлен один сетевой адаптер и поэтому маршрутизация IP-пакетов не требуется.

REM Подключить протокол IPX с типом кадра ETHERNET_802.2

LOAD NE2000 INT=3 PORT=320 FRAME= ETHERNET_802.2 NAME=N1

BIND IPX  N1 NET=EE1

REM Загрузить протокол TCP/IP

LOAD TCPIP

REM Подключить протокол IP с типом кадра ETHERNET_II

LOAD NE2000 INT=3 PORT=320 FRAME= ETHERNET_II

BIND IP NE2000  [FRAME=ETHERNET_II]  ADDR=192.44.7.2

Иногда приходится подключать протокол IP с типом фрейма (кадра) ETHERNET_II, т.к. некоторые серверы UNIX, которые может быть подключены к сегменту, работают в сетях Ethernet с типом кадра ETHERNET_II. NetWare Web Server также работает с типом кадра ETHERNET_II.

Пример 2. Сеть состоит из нескольких локальных сегментов, т.е. на сервере установлены несколько сетевых адаптеров. Поэтому требуется маршрутизация IP-пакетов.

REM Подключить протокол IPX с типом кадра ETHERNET_802.2

LOAD NE2000 INT=3 PORT=320 FRAME= ETHERNET_802.2 NAME=N1

BIND IPX  N1  NET=EE1

REM Загрузить протокол TCP/IP

LOAD TCPIP FORWARD=YES

REM Подключить протокол IP с типом кадра ETHERNET_II

LOAD NE2000 INT=3 PORT=320 FRAME= ETHERNET_II

BIND IP NE2000 [FRAME=ETHERNET_II] ADDR=192.44.7.2

DEFROUTE=YES

В заключение этого раздела рассмотрим действия, которые необходимо выполнить, чтобы из Windows 95 подключиться к Internet через локальную сеть NetWare.

В меню Start выберите команду Setting/Control Panel и сделайте двойной щелчок по значку Network. Если вы выполнили инсталляцию Windows 95 с возможностью работы в сети, то у вас уже установлены:

Client for Microsoft networks,
Dial-Up Adapter,
TCP/IP.

Выделите строку TCP/IP и нажмите кнопку Properties.

Раскройте вкладку IP Address. Если в вашей локальной сети используется сервер, поддерживающий DHCP (Dynamic Host Configuration Protocol), то установите признак Obtain IP Address Automatically (получить адрес IP автоматически). Сервер DHCP можно установить на сервере NetWare с помощью продукта NetWare/IP. DHCP-сервер позволяет автоматически выделить для станции свободный IP-адрес из пула адресов.
Если в вашей локальной сети (LAN) нет сервера DHCP, то IP-адрес для этой рабочей станции должен назначить сетевой администратор. Установите признак Specify IP address (установить IP-адрес рабочей станции явным образом) и введите соответствующий IP-адрес. Кроме того, в этом случае в следующем поле необходимо ввести маску подсети Subnet mask (см. параметр MASK оператора BIND файлового сервера NetWare).
Теперь раскройте вкладку Gateway. Здесь нужно ввести IP-адрес шлюза фирмы-провайдера, предоставляющей услуги для выхода в Internet.
Раскройте вкладку DNS Configuration. Выберите Enable DNS. Введите имена компьютера (личное имя) и домена, которые вы получили у фирмы-провайдера.
Находясь в той же вкладке, в поле DNS Server Search Order (порядок просмотра серверов DNS) введите IP-адрес сервера DNS, предоставленный фирмой-провайдером, и нажмите кнопку Add.
(Если на сервере установлен продукт NetWare Connect). Откройте папку Dial-Up Networking, которая находится в папке My Computer. Дважды щелкните по значку Make New Connection. Далее следуйте предлагаемым инструкциям, чтобы настроить модем файлового сервера и выбрать параметры дозвона. После этого в папке Dial-Up Networking создаётся значок, с помощью которого можно выполнить дозвон к фирме-провайдеру.

В таблице 5.2 приведены отличия, связанные с использованием продуктов NetWare Connect 2.0 и Multiprotocol Router 3.1 (MPR 3.1).

Таблица 5.2. Отличия, связанные с использованием продуктов
NetWare Connect 2.0 и Multiprotocol Router 3.1
Параметры настройки NetWare Connect 2.0 Multiprotocol Router 3.1
Назначение IP-адресов При назначении IP-адресов необходимо соблюдать следующие условия:
Номер подсети ADDR&MASK (см. команду BIND) должен быть уникальным для каждого сетевого адаптера файлового сервера.
Станции одной подсети должны иметь одинаковый номер подсети, т.е. ADDR&MASK = IP-адрес_станции & маска _станции. Администратор сети должен получить у фирмы-провайдера пул IP-адресов, например,
n.n.n.1-n.n.n.254. При назначении из пула IP-адресов конкретным станциям должны соблюдаться условия 1 и 2 (см. предыдущий столбец).
Описание имён компьютера и домена на рабочей станции Требуется Не требуется
Описание на рабочей станции параметров дозвона к шлюзу фирмы-провайдера Требуется Не требуется
Используемые телекоммуникационные каналы связи Коммутируемые телефонные линии (телефонная сеть). Коммутируемые и выделенные телефонные линии, линии X.25, Frame Relay, ISDN.

Рассмотренная выше схема доступа к Internet имеет ряд существенных недостатков:

Личные Web-страницы пользователь сети может создавать на Web-сервере фирмы-провайдера, что неэффективно при организации доступа к этим документам со стороны других клиентов сети.
Нельзя обеспечить требуемый контроль доступа к документам пользователя.
Трудно обеспечить связь Web-страниц с базой данных, хранящейся на сервере локальной сети.
Для каждого пользователя, одновременно работающих с Internet, требуется получить доменное имя (имена компьютера и домена) у фирмы-провайдера.
Необходимо полностью дублировать броузер на каждой рабочей станции, с которой требуется доступ к Internet.
На каждой рабочей станции необходимо установить все требуемые протоколы: TCP/IP, HTTP, FTP и др.
Не задействованы все возможности по организации доступа к документам, предоставляемые сетевой базой данных NDS.

Эти проблемы могут быть решены с помощью установки среды IntranetWare: готовой платформы для создания интрасети (раздел 5.5). Одним из основных компонентов IntranetWare является Web-сервер NetWare Web Server, который рассматривается в следующих разделах пособия.
