Порт RS-232C

• Сперва несколько сокращений
• Распай модемного кабеля
• Распай нуль-модемного кабеля
• Альтернативная картинка урезанного нуль-модема
• Виды коннекторов
• Распай нуль-принтерного кабеля "Laplink"

Сперва несколько сокращений:

• UART (Universal Asyncronous Receiver Transiver)
• CRC (Cyclical Redundancy Check)
• LCD (Luquid Cristal Display) - Жидкокристаллический дисплей
• LED (Light Emitting Diode) - Светодиод
• DTE (Data Terminal Equipment) - Компьютер, терминал
• DCE (Data Communication Equipment) - Модем
• Кабели: Модемный (прямой) - соединяет DTE с DCE (Host-модем)
• Нуль-модемный (перевернутый) - соединяет DTE с DTE (Host-Host)

Распай модемного кабеля.

Стандартная PC имеет два последовательных порта RS-232C: COM1 - 9 pin папа, COM2 - 25 pin папа. Внешний модем имеет последовательный порт 25 мама. Для подключения модема используются два вида кабелей:

        Host/DTE(9мама)  >---> Модем/DCE(25папа)

        Host/DTE(25мама) >---> Модем/DCE(25папа)



                               DB-25       DB-9

                              12...5      123...13

                               6..9        14..25

мама DTE(Host)		папа DCE(Модем) DB-25		Signal
DB9	DB25
1	8	<---	8	CD	Carrier Detect	"Модем: соединен"
2	3	<---	3	RxD	Receive Data
3	2	--->	2	TxD	Transmit Data
4	20	--->	20	DTR	DТЕ Ready	"Host: включен"
5	7		7	Signal ground
6	6	<---	6	DSR	Data Set Ready	"Модем: включен"
7	4	--->	4	RTS	Request To Send	"Host: я готов"
8	5	<---	5	CTS	Clear To Send	"Модем: я готов"
9	22	<---	22	RI	Ring Indicator	"Модем: нам звонят"

В случае кабеля 25 на 25 все устроено очень просто: все сигналы идут напрямую - один в один.

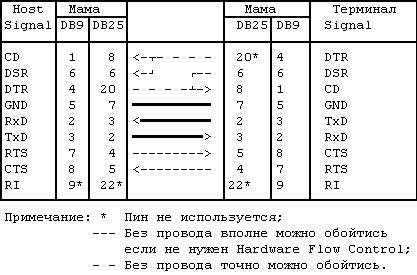

Распай нуль-модемного кабеля.

        Host/DTE(25мама) >---< Терминал/DCE(25мама)

        Host/DTE(9мама)  >---< Терминал/DCE(25мама)

Идея 1: все "симметричные" сигналы перекидываем крест-накрест. TXD-RXD, DTR-(DSR,CD), CTS-RTS, GND-GND

Идея 2: Готов/Готов замыкаем на самом порту, и экономим провод. Если достаточно обнаглеть, то нам хватит 3 проводов.

Если длина шнура приличная (больше нескольких метров), настоятельно рекомендуется использовать 4 провода - 2 витые пары, по одному земляному проводу в каждой. Кроме того, экономия проводов приведет к тому, что не будет работать Hardware Flow Control (DTR/DSR), придется пользовать Software (XON/XOFF).

Фактически: 2 провода TxD на RxD, и третий - сигнальная земля. Локально, на самом порту замыкаем RTS-CTS, DSR-DTR и все это на DCD/DTR.

Альтернативная картинка урезанного нуль-модема

Виды коннекторов

• RJ-11 (4pin) 2-х проводной кабель для импортных телефонов;
• RJ-8 (8pin) 2-х или 4-х проводная выделенная линия;
• RJ-45 (8pin) витая пара(Ethernet twisted pair) и RS-232;

Распай нуль-принтерного кабеля "Laplink".

Распай кабеля под PLIP совпадает с тем, что используется широко известными коммуникационными программами pc-pc для MSDOS, и на- зывается "Laplink". 25папа <---> 25папа

Pin Name	Connect	pin - pin
GROUND		25 - 25
D0	ERROR	2 - 15
ERROR	D0	15 - 2
D1	SLCT	3 - 13
SLCT	D1	13 - 3
D2	PAPOUT	4 - 12
PAPOUT	D2	12 - 4
D3	ACK	5 - 10
ACK	D3	10 - 5
D4	BUSY	6 - 11
BUSY	D4	11 - 6
D5		7*
D6		8*
D7		9*
STROBE	?	1*
FEED	?	14*
INIT	?	16*
SLCTIN	?	17*

ЗАМЕЧАНИЕ: Пины, помеченные "*" не подключать.
Etxra grounds are 18,19,20,21,22,23, and 24. If the cable you are using has a metallic shield, it should be connected to the metallic DB-25 shell at one end only.

ВНИМАНИЕ: Говорят, что неправильно запаянный "Laplink" кабель может "сжечь" принтерный порт, и вообще весь контроллер ввода-вывода. Не может. Там только обычные TTL или CMOS входы/выходы, к тому же с ограничителями. Хотя кабеля все равно паять надо правильно.
